维氏硬度计光源的调整

维氏硬度计光源的调整

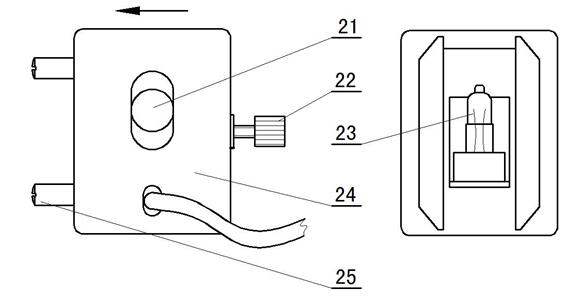

21. 螺钉一   22. 螺钉二   23. 卤素灯   24. 后盖   25. 螺钉三

1 打开硬度计电源开关，观察目镜内光源。

2 如果目镜光源不满意，顺时针方向拧紧螺钉二，使视场内光线均匀。（如有必要可先松开两螺钉三，再拧紧螺钉二。见图13

3 松开并上下移动螺钉一

4 更换灯泡

4.1 更换灯泡时你需要的工具：

    新灯泡（卤素灯，12V、15~20W）

    干净的软布

4.2 逆时针方向旋松螺钉二，按箭头方向左推后盖，取下后盖。

4.3 拔出坏灯泡，换上新灯泡，用软布把灯泡表面擦干净。

4.4 按照前步骤再安装后盖。
